S型单级双吸中开离心泵结构特点

S型单级双吸中开离心泵为卧式结构。水泵的进水口和出水口均在泵轴线下方，其中心线与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进、出水管路及电动机（或其它原动机）。

S型单级双吸中开离心泵主要由水泵壳体部分、转子部件、轴承部件、轴封部件、联轴器部件等部件组成。

壳体部分由泵体、泵盖、密封环等零件组成。

转子部件由轴、叶轮、轴套、轴套螺母等零件组成。轴上零件均由两端轴套螺母锁紧；转子的轴向力利用其叶片的对称布置达到平衡，残余轴向力由两端轴承承受。叶轮做严格的静平衡校验，以保证机组运行的稳定性。

轴承部件分布在泵的两端，轴承采用滚动轴承，轴承润滑方式采用脂润滑或稀油润滑。

轴封有填料密封和机械密封两种型式。轴封采用填料密封时，为了冷却润滑密封腔体和防止空气进入泵内，在填料之间装有填料环，水泵工作时少量高压水通过泵盖中开面上的梯形凹槽或外部的水封管部件流入填料腔，起水封作用。轴封采用机械密封时，为了冷却润滑机械密封，在机封端盖上有外接冷却水接口。机械密封冷却水可采用泵内自身水，也可外接清水。当水泵输送介质为温度不高于80℃的清水或物理化学性质类似于清水的介质时采用泵内引水；当输送含有颗粒的介质或具有腐蚀性介质时采用外接清水。

水泵采用弹性柱销联轴器由电机（或其它原动机）直接驱动。从驱动端向泵的方向看，水泵为顺时针方向旋转。根据客户需要也可生产为逆时针方向，需在订货时特别说明。

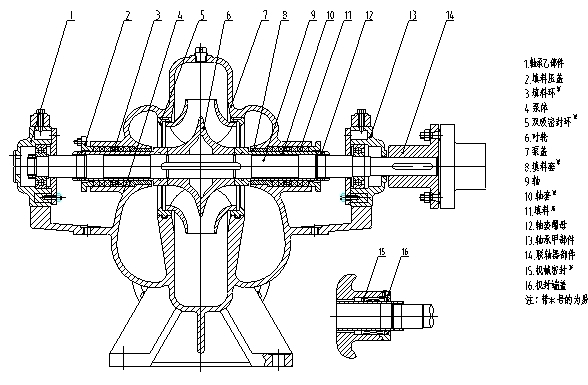

小型S型单级双吸中开离心泵结构图（50S-350S）

大型S型单级双吸中开离心泵结构图（400S-1200S）
